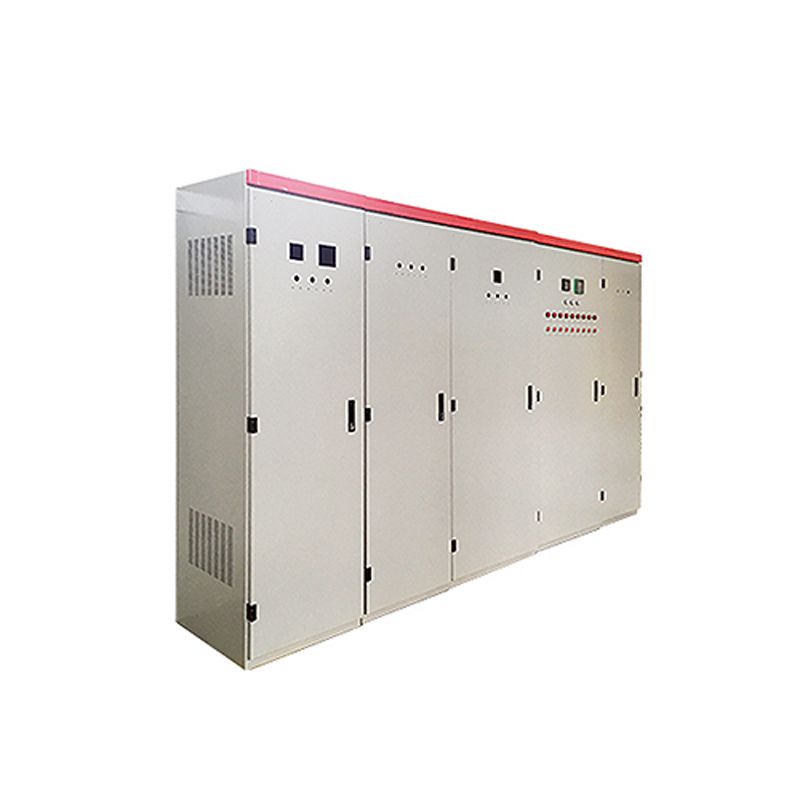

产品概述

GGD低压开关柜是一种GGD型交流低压配电柜，用于固定接线低压配电柜，区分为GGD1\GGD2\GGD3三种类型，分段电流能力不同。
GGD低压开关柜用于发电厂、变电站、厂矿企业等电力用户，作为交流50-60Hz，、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD低压开关柜产品具有，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性使用性强，防护等级高等特点。可作为更新换代的产品使用。

结构特点

■按用途分为:受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。

柜体结构

■ 柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。
■ 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。
■ 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。
■ 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。
■ 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。
■ 柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。

产品特点

■ 适用性强，主要元件选择面宽，很多国产、进口品牌产品均可互换
■ 良好的安装灵活性，今后即使主管部门强制淘汰某些产品时，由于GGD型柜具有良好的安装灵活性，不会因为元器件的改型或更新而造成安装困扰
■ 零部件采用模块化标准设计，具有工模的安装孔，通用系数等
■ 按照工业产品造型设计要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新
■ GGD柜设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出。而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的
■ 柜体面板采用喷塑工艺，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境
■ 柜体的顶盖在需要时即可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运
■ 整柜的防护等级为IP30，用户也可以根据现场环境要求在IP20-IP40之间选择

使用环境要求

1.环境温度不高于+40℃，不低于-5℃。
2.产品安装使用时，使用地点的海拔高度不超过2000M。
3.周围空气相对湿度不大于90%（+25℃）。
4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
5.周围空气相对湿度在高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于温度的变化可能会偶然产生凝露的影响
6.设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所
7. 用户有特殊要求时可与hjc888黄金城集团股份有限公司协商解决

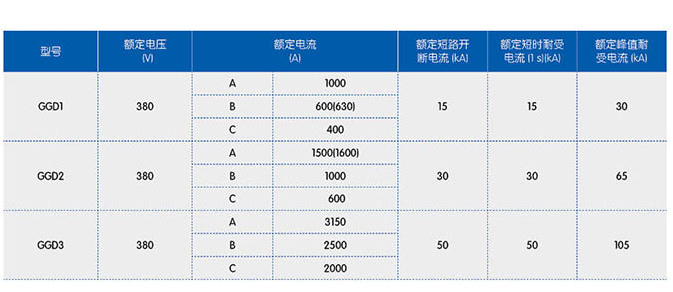

电气参数

用户在订货时应注明

• • 断路器型号，名称及订货数量
• • 断路器额定电压，额定电流及额定短路开断电流
• • 额定操作电压
• • 备品，备件的名称及数量
• • 用户若有其他特殊需求，可在订货时说明
• • 产品咨询电话：028-63155909
